ФРЕЗЕРОВКА ОБЪЁМНЫХ БУКВ
Иногда фрезеровка на ЧПУ — это не просто изготовление отдельных деталей по готовому файлу. От точности производства зависит внешний вид объекта, который будет установлен в общественном пространстве и станет частью важного городского проекта.
Именно таким заказом стала фрезеровка объёмных букв GALABA BOGI — ПАРК ПОБЕДЫ для Парка Победы в Ташкенте, Узбекистан.
Проект был выполнен ко Дню Победы. Для производства использовали HPL-панель толщиной 25 мм, а сами буквы изготавливали на фрезерном станке с ЧПУ.
Задача: крупные объёмные буквы из плотного материала
На первый взгляд изготовление букв по макету выглядит достаточно простой задачей: загрузить файл в станок, выполнить раскрой и получить готовые элементы.
При работе с крупными буквами из HPL это не так.
HPL — плотный листовой материал, рассчитанный на эксплуатацию с высокой механической нагрузкой. В отличие от лёгких листовых материалов, крупная панель HPL требует аккуратного обращения уже на этапе загрузки, базирования и перемещения.
Для проекта GALABA BOGI использовалась панель толщиной 25 мм.
Масса листа зависит от его формата и конкретной плотности материала. Для компакт-ламината HPL плотность обычно находится примерно в диапазоне 1350–1550 кг/м³. Например, лист формата 3050 × 1300 мм при толщине 25 мм имеет объём около 0,099 м³, поэтому его расчётная масса составляет примерно 134–154 кг.
Это уже не тот материал, который удобно перемещать одному человеку вручную.
Поэтому при выполнении подобных заказов необходимо учитывать не только саму обработку, но и всю последовательность работы с материалом: подачу листа, его безопасное перемещение, размещение на рабочем столе, базирование и последующее снятие готовых деталей.
Почему для букв использовали фрезеровку ЧПУ
Для изготовления крупных объёмных букв важны точность геометрии, повторяемость элементов и аккуратность обработки контура.
Фрезерный станок с ЧПУ позволяет получать детали непосредственно по цифровому макету. При этом можно контролировать:
- геометрию каждой буквы;
- размеры и взаимное расположение элементов;
- радиусы и внутренние углы;
- качество обработки контура;
- повторяемость одинаковых деталей;
- соответствие готового изделия исходному макету.
Для обработки HPL используется режущий инструмент, подобранный с учётом характеристик конкретного материала и требуемого качества кромки.
В случае крупной надписи особенно важно не только вырезать каждую букву, но и обеспечить одинаковый характер обработки всех элементов. Даже небольшая разница в размерах или геометрии становится заметной после монтажа большой надписи.
Отдельная задача — работа с тяжёлой HPL-панелью
При фрезеровке больших деталей часто основное внимание уделяют параметрам станка и режимам обработки. Однако для плотных листовых материалов не менее важна организация самой производственной операции.
Если исходная HPL-панель имеет размер около 3 × 1,3 м и толщину 25 мм, её масса может составлять более 130 кг.
Такой лист нельзя рассматривать только как заготовку для станка. Это крупногабаритный и тяжёлый элемент, с которым необходимо заранее продумать порядок перемещения.
Для производства важно обеспечить:
- безопасную подачу материала к станку;
- отсутствие ударов и повреждений поверхности;
- устойчивое положение панели во время базирования;
- надёжную фиксацию заготовки;
- возможность снять готовые детали без повреждения их геометрии;
- правильную последовательность обработки, чтобы максимально эффективно использовать лист.
Именно поэтому крупная фрезеровка начинается не с запуска станка, а с технологической подготовки заказа.
Изготовление надписи GALABA BOGI

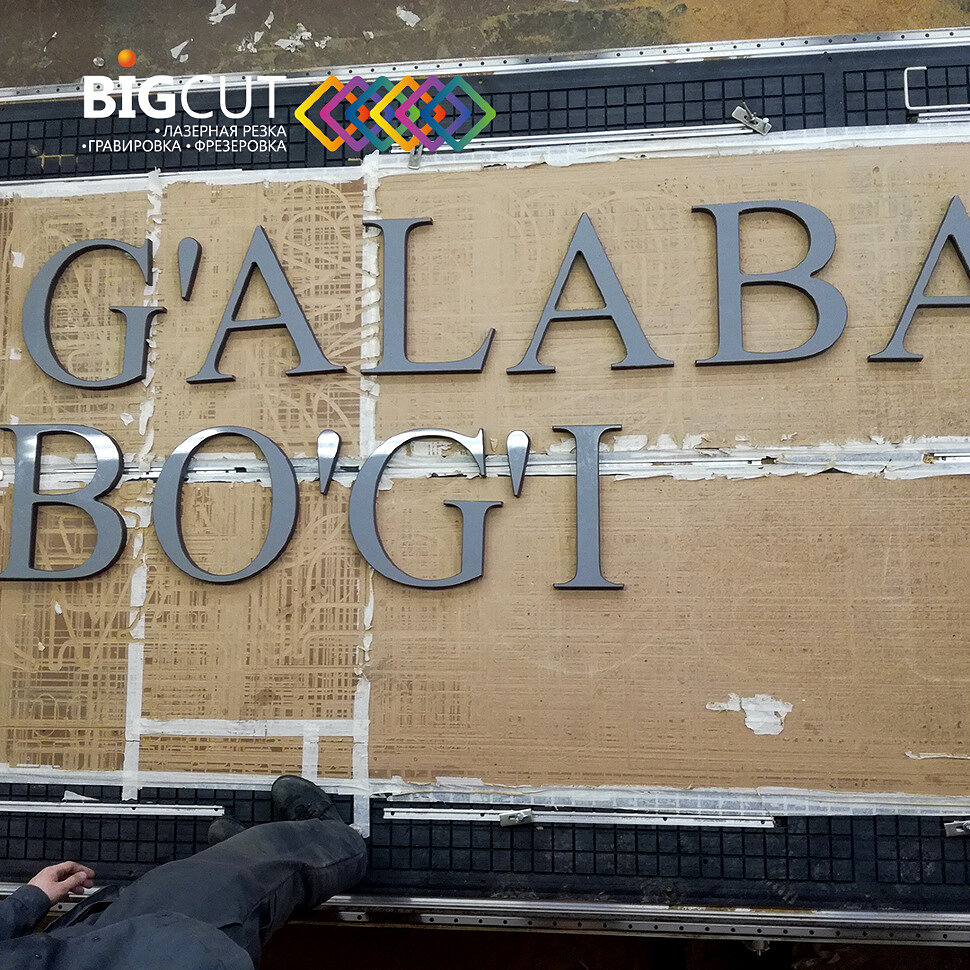

В рамках проекта была выполнена фрезеровка объёмных букв GALABA BOGI — ПАРК ПОБЕДЫ.

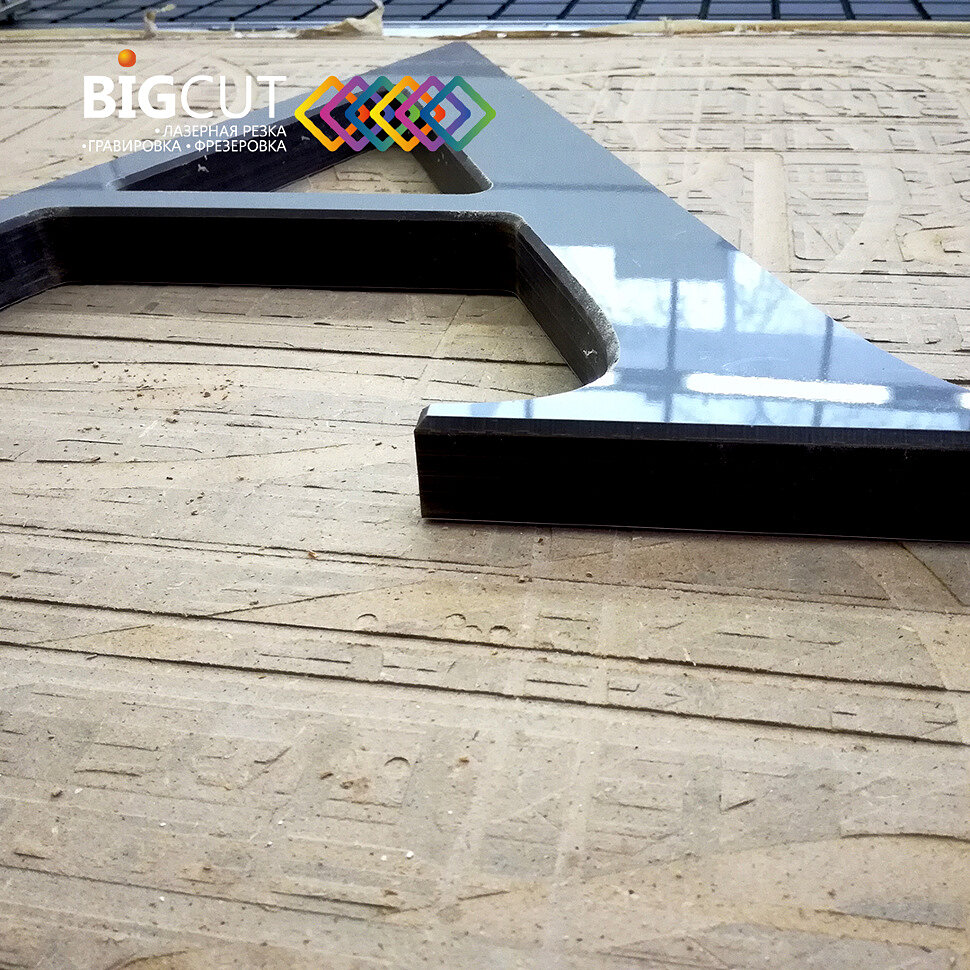

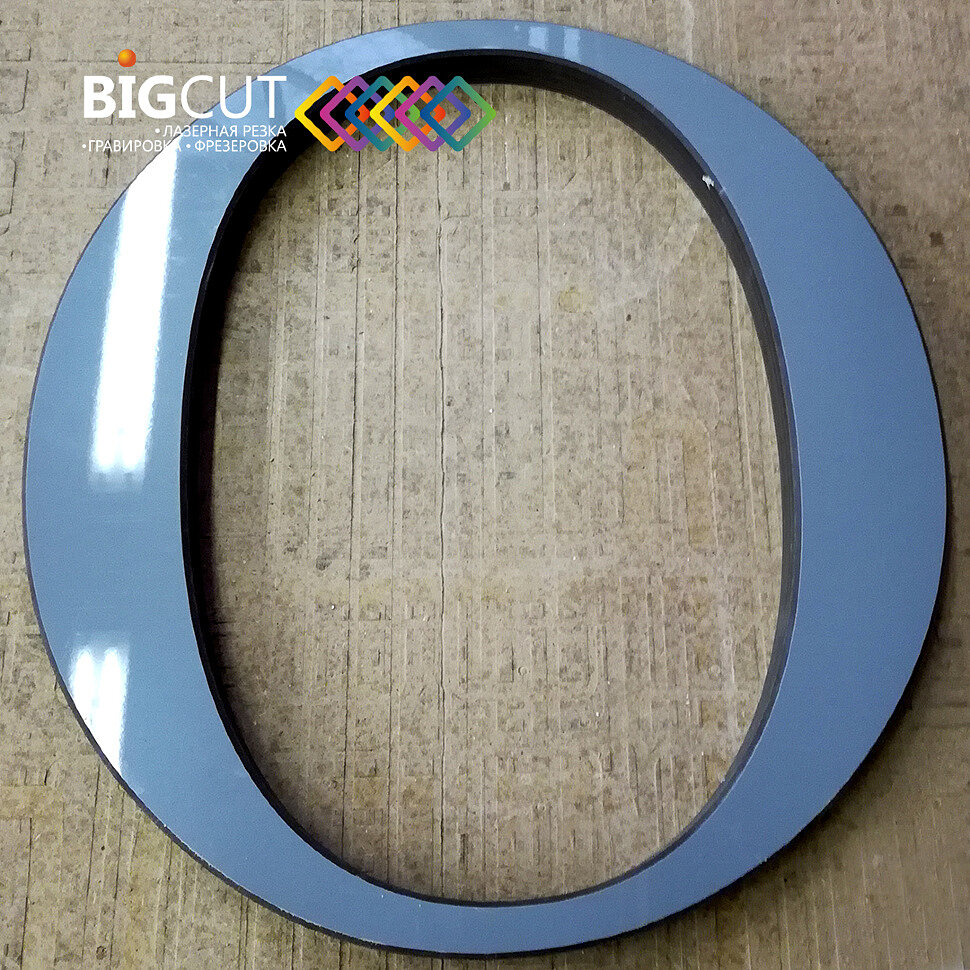

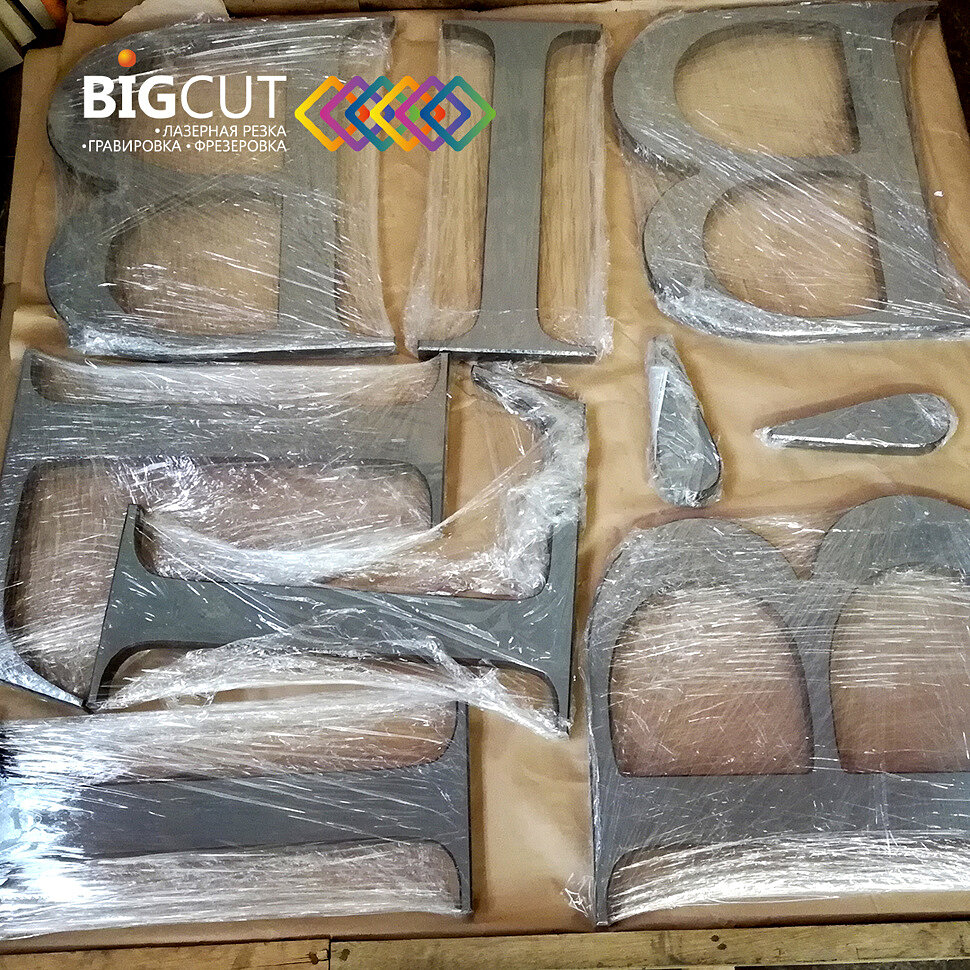

Буквы изготавливались из HPL толщиной 25 мм. Материал обрабатывался на фрезерном станке с ЧПУ, после чего отдельные элементы можно было подготовить к дальнейшему использованию в составе готовой надписи.
Для подобных проектов важно сохранить не только размеры отдельных букв, но и визуальную целостность всей композиции.
Надпись воспринимается как единый объект, поэтому при производстве необходимо учитывать:
- масштаб букв;
- пропорции символов;
- одинаковость толщины;
- расстояния между элементами;
- ориентацию деталей;
- качество всех видимых кромок.
Чем крупнее готовая конструкция, тем заметнее становятся небольшие производственные отклонения.
Почему такие заказы требуют особого внимания
Объёмные буквы для рекламных конструкций, городского оформления, парков, выставочных и общественных пространств отличаются от небольших интерьерных деталей.
У такого заказа есть конкретное место установки, сроки и требования к внешнему виду. Исправить ошибку после монтажа большой конструкции значительно сложнее, чем заменить небольшую деталь в цехе.
Кроме того, при работе с тяжёлыми листовыми материалами стоимость ошибки включает не только повторную обработку. Это может быть новый материал, дополнительная обработка, транспортировка и потеря времени.
Поэтому перед запуском крупного заказа необходимо проверить не только макет, но и технологическую возможность его производства.
Фрезеровка объёмных букв для рекламных и дизайнерских проектов
Изготовление букв на ЧПУ может быть частью более крупного проекта, который ведёт рекламное агентство, дизайнер, производитель наружной рекламы или монтажная организация.
В такой схеме заказчик может передать на производство готовый файл, а производственная компания выполняет фрезеровку отдельных элементов.
Это удобно, когда рекламной или дизайнерской компании не требуется самостоятельно содержать крупный фрезерный станок и организовывать обработку плотных листовых материалов.
Мы можем работать с задачами, где требуется:
- фрезеровка объёмных букв;
- изготовление элементов вывесок;
- фрезеровка логотипов;
- обработка HPL и компакт-ламината;
- производство крупных деталей по чертежу;
- изготовление элементов рекламных и интерьерных конструкций;
- единичное и серийное производство деталей.
Важна не только сама фрезеровка, но и понимание того, как готовая деталь будет использоваться после производства.
Производство крупных деталей на ЧПУ
BigCut — производственная компания из Санкт-Петербурга, работающая с лазерной резкой, лазерной гравировкой и фрезеровкой на станках с ЧПУ.
Для фрезеровки используется станок VENO K45MT 2040 с рабочим полем 4000 × 2000 мм и высотой обработки до 100 мм. Это позволяет работать с крупноформатными листовыми материалами и изготавливать детали, размеры которых значительно превышают возможности стандартных настольных ЧПУ.
В производстве используются различные листовые материалы, в том числе HPL, композиты, ПВХ, МДФ, фанера, текстолит и другие материалы, подходящие для механической обработки.
Когда важна не просто фрезеровка, а производственный партнёр
Для рекламных и дизайнерских компаний производство часто является частью цепочки:
дизайн → подготовка макета → производство → обработка → монтаж → готовый объект.
На этапе производства важно не создавать дополнительные проблемы для следующих участников проекта.
Поэтому при работе с крупными заказами мы уделяем внимание не только соответствию детали файлу, но и производственной стороне задачи: материалу, формату, обработке, перемещению заготовки и подготовке готовых элементов.
Проект GALABA BOGI — ПАРК ПОБЕДЫ стал примером именно такой работы. Это был заказ, где требовалось изготовить крупные элементы из плотного HPL для значимого объекта. В подобных проектах ответственность заключается не только в том, чтобы станок выполнил заданную траекторию, но и в том, чтобы весь производственный процесс был организован последовательно и аккуратно.
Фрезеровка объёмных букв под ваш проект
Если вы представляете рекламное агентство, дизайн-студию, производственную или монтажную компанию и вам требуется изготовление объёмных букв, логотипов или крупных деталей из HPL, компакт-ламината и других листовых материалов, можно передать нам исходный макет или техническое задание.
Перед запуском производства мы можем оценить:
- материал и его толщину;
- размеры готовых деталей;
- формат исходного листа;
- возможность размещения деталей на рабочем поле;
- технологию обработки;
- особенности фиксации и перемещения материала;
- количество деталей;
- сроки производства.
Это особенно важно для крупных заказов, где цена ошибки значительно выше стоимости самой фрезеровки.
Присылайте чертёж, макет или описание задачи — мы оценим возможность изготовления, материал, технологию, стоимость и сроки.
